Как выбрать комплект соединительных трубок кондиционера для себя?

Неподходящий или некачественный комплект труб является основной причиной утечек хладагента, снижения эффективности охлаждения и преждевременного выхода из строя компрессора. Вы можете предположить, что любая медная трубка успешно соединит ваш внутренний и наружный блоки. Однако решение выходит далеко за рамки простого подбора длины трубы. Это требует тщательной оценки марок материалов, стандартов изоляции и совместимости систем. Современные хладагенты высокого давления, такие как R410A и R32, требуют высоконадежных компонентов для безопасной работы. Если вы устанавливаете тонкостенные или плохо изолированные линии, вы рискуете микроутечками и немедленной потерей энергии. В этом руководстве представлена ​​строгая, основанная на фактах основа для оценки, составления списка и приобретения правильного установочного комплекта. Независимо от того, модернизируете ли вы жилое помещение или развертываете коммерческие сплит-системы, мы покажем вам, как защитить ваше оборудование. Вы узнаете, какие именно характеристики имеют значение и как избежать катастрофических ошибок при установке.

Ключевые выводы

• Сопоставьте емкость с размерами: диаметр трубы должен строго соответствовать БТЕ/тоннажу блока переменного тока, чтобы поддерживать правильную скорость хладагента и возврат масла.
• Отдавайте приоритет толщине стенок. Современные хладагенты работают при более высоких давлениях; использование меди меньшего размера или с тонкими стенками приводит к микроутечкам и выходу системы из строя.
• Оцените варианты с предварительным вакуумированием: «Вакуумная быстроразъемная труба для систем кондиционирования воздуха» может сократить время установки и трудозатраты, при условии, что поставщик гарантирует настоящую заводскую печать.
• Проверьте свой источник: Надежный поставщик комплекта соединительных трубок кондиционера должен предоставить поддающиеся проверке сертификаты материалов (например, стандарты ASTM) и точные технические характеристики, а не только маркетинговые заявления.

1. Влияние соединительной трубы на производительность системы.

Соединительные трубы служат системой циркуляции вашего кондиционера. Они переносят жизненно важный хладагент между конденсатором и испарителем. Если вы пойдете на компромисс в отношении этого компонента, вы напрямую ухудшите общую производительность. Мы оцениваем это влияние по трем критическим измерениям.

Эффективность охлаждения и защита по рейтингу SEER

Каждый кондиционер имеет рейтинг сезонного коэффициента энергоэффективности (SEER) в идеальных лабораторных условиях. Точный размер труб защищает этот рейтинг в реальной жизни. Небольшие линии создают чрезмерное трение. Это ограничивает поток хладагента и вызывает сильное падение давления. Следовательно, компрессор должен переутомляться, чтобы поддерживать нужную температуру. Эта дополнительная нагрузка увеличивает потребление энергии и нейтрализует любые преимущества высокой эффективности, за которые вы заплатили. Правильный размер обеспечивает оптимальную скорость.

Государственное техническое обслуживание хладагента

Хладагент часто меняет состояние из жидкого в газообразное. Изоляция высокой плотности предотвращает непреднамеренные потери тепла во время транспортировки. Если линии проходят через горячие чердаки или обожженные солнцем наружные стены, голая или плохо изолированная медь поглощает окружающее тепло. Это заставляет систему работать усерднее, чтобы охладить воздух. Кроме того, плохая изоляция приводит к быстрому образованию конденсата. Капли воды могут повредить строительные материалы и способствовать росту плесени внутри полостей стен.

Долговечность системы и целостность материала

Вы должны использовать медь класса ACR (для систем кондиционирования и охлаждения). Сантехническая медь переносит влагу и не обладает структурной целостностью для систем отопления, вентиляции и кондиционирования. Водостойкие трубки быстро окисляются под воздействием хладагентов. Это окисление приводит к внутреннему отслаиванию. Эти частицы мусора проходят через трубопроводы и засоряют расширительный клапан. Заблокированный клапан лишает компрессор масла, что приводит к полному механическому выходу из строя. Соответствующая медь ACR предотвращает это загрязнение.

2. Основные критерии оценки: характеристики комплекта соединительных трубок кондиционера.

Нельзя судить о комплекте трубок по его упаковке. Вы должны изучить точные технические детали. Оценка характеристик комплекта соединительных трубок кондиционера гарантирует безопасную работу вашей системы под высоким давлением. Сосредоточьтесь на размерах, марке меди и стандартах изоляции.

Выбор по мощности переменного тока

Диаметр трубы должен точно соответствовать номиналу вашего агрегата в БТЕ. Для каждой системы требуется определенное соединение линии жидкости и линии газа. Если вы увеличите размер без одобрения производителя, скорость хладагента упадет. Низкая скорость препятствует правильному возврату масла в компрессор. Если вы уменьшите размер, вы задушите поток и вызовете замерзание. Всегда проверяйте размеры.

Таблица: Сочетания стандартной мощности переменного тока с размерами труб

Марка меди и толщина стенки

На рынке медных труб представлены марки типа K, типа L и типа M. Тип М имеет самые тонкие стенки. Никогда не следует использовать тип M для систем HVAC высокого давления. Тип L представляет собой стандарт для большинства систем охлаждения жилых помещений. Тип K обеспечивает самые толстые стенки и подходит для тяжелых коммерческих работ. Современные хладагенты, такие как R410A и R32, работают при исключительно высоком давлении. Вам нужна минимальная толщина стенки от 0,7 до 0,8 мм. Более тонкие стены страдают от структурной усталости, и со временем в них появляются микропротечки.

Стандарты изоляционных материалов

Изоляция имеет такое же значение, как и сама медь. Вам следует настаивать на эластомерной пене с закрытыми порами. Этот материал блокирует проникновение паров влаги. Пенопласт с открытыми порами впитывает воду и теряет свои изоляционные свойства. Кроме того, наружные сегменты требуют строгой устойчивости к ультрафиолетовому излучению. Солнце быстро разрушает стандартную пену, делая ее хрупкой. Вам также необходимы подтвержденные рейтинги огнезащиты, соответствующие местным строительным нормам. Правильно подобранная изоляция сохраняет свою гибкость и термическое сопротивление на протяжении десятилетий.

3. Стандартные комплекты с развальцовкой по сравнению с системами с предварительным вакуумированием

При выборе метода установки у вас есть два основных варианта. Традиционные расширяющиеся комплекты обеспечивают гибкость, в то время как современные альтернативы отдают предпочтение скорости. Понимание различий поможет вам развернуть правильное решение для вашего конкретного проекта.

Традиционные комплекты расклешенной меди

Профессионалы десятилетиями использовали традиционные расклешенные комплекты. Они приходят незапечатанными и незаряженными. Вы должны отрезать их по длине, развальцевать концы и пропылесосить стропы вручную.

• преимущества применения: Универсальная совместимость является самым большим преимуществом. Точную длину вы можете настроить на месте. Это устраняет некрасивые, скрученные лишние трубки рядом с конденсатором.
• Минусы: Этот метод требует высококвалифицированной рабочей силы. Вам потребуются специализированные инструменты для развальцовки, азот для испытаний под давлением и тяжелые вакуумные насосы. Человеческая ошибка во время процесса сжигания остается основной причиной медленных утечек хладагента.

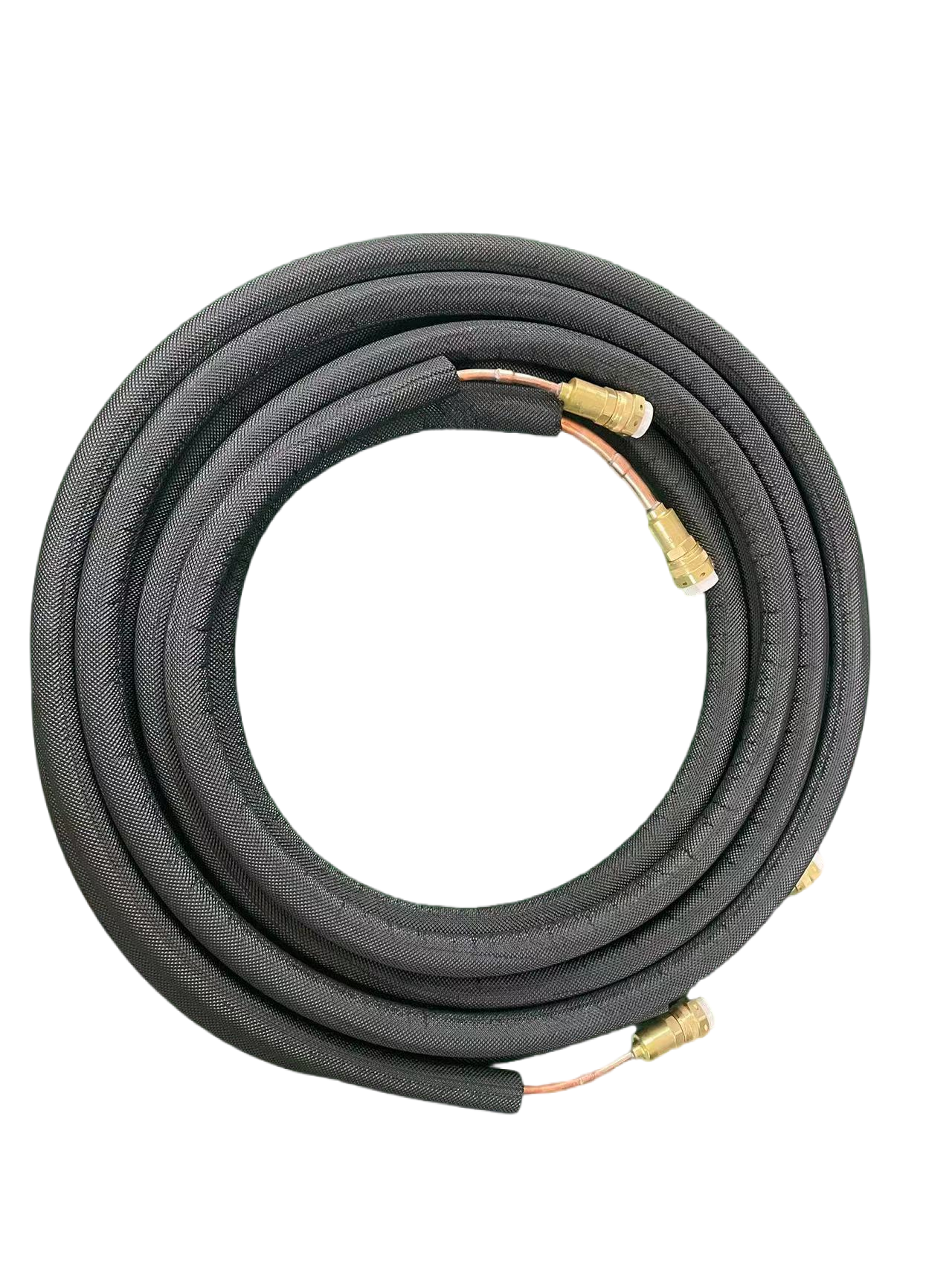

Предварительно вакуумированные комплекты быстрого соединения

Вакуумная быстроразъемная труба для воздушной системы произвела революцию в бытовых установках. Эти комплекты покидают завод полностью запечатанными и без воздуха. Некоторые даже поставляются с предоплатой.

• Плюсы: Они значительно сокращают время установки. Вы полностью устраняете необходимость в уборке поля пылесосом. Это делает их очень привлекательными для быстрого развертывания и опытных установщиков своими руками. Заводские герметизированные соединения гарантируют нулевое попадание влаги.
• Минусы: Они бывают фиксированной длины. Вы не можете их разрезать. Если комплект слишком длинный, необходимо аккуратно смотать лишнюю слабину. Они также имеют ограниченную совместимость. Некоторые фирменные клапаны переменного тока не подходят для быстроразъемных фитингов. Обращаться с ними следует осторожно, чтобы не повредить заводскую пломбу перед окончательной установкой.

Матрица решений

Мы создали простую матрицу, которая поможет вам в процессе выбора.

Диаграмма: Матрица сравнения подходов

4. Вопросы реализации и риски развертывания

Покупка подходящего комплекта соединительных трубок кондиционера решает только половину проблемы. Вы должны установить его безупречно. Полевые условия создают механические риски. Обратите особое внимание на изгиб, загрязнение и прокладку.

Предел радиуса изгиба

Вы должны прокладывать медные провода вокруг углов, сквозь стены и препятствия. Для этого потребуется изгиб. Однако резкие повороты вызывают перекручивание. Перегнутая линия ограничивает поток и повреждает компрессор. Необходимо указать отожженную (мягкую) медь. Отожженная медь безопасно изгибается без микротрещин. Для работы в узких углах всегда используйте подходящий механический трубогиб. Никогда не сгибайте трубу резко вручную. Сохраняйте широкий радиус изгиба, чтобы обеспечить плавную динамику жидкости.

Контроль влажности и загрязнений

Внутренние медные поверхности должны оставаться хирургически чистыми. Малейшее присутствие влаги вступает в реакцию с холодильным маслом с образованием едких кислот. Эти кислоты разрушают обмотки компрессора. Чтобы предотвратить это, необходим строгий контроль загрязнения.

1. При доставке всегда проверяйте, чтобы на концах труб были закреплены пластиковые колпачки.
2. Не снимайте эти колпачки до момента подключения фитингов.
3. При размещении материалов на открытом воздухе поднимите их над влажной землей.
4. Если вы подозреваете попадание влаги, перед уборкой пылесосом промойте линии азотом.

Ограничения маршрутизации и высоты

Физическая маршрутизация влияет на физику системы. Вы должны учитывать максимальный вертикальный подъем. Если наружный конденсатор расположен значительно выше внутреннего блока, гравитация препятствует потоку хладагента. Масло может скапливаться в нижней части трассы. Чтобы противодействовать этому, монтажники должны встроить в вертикальные линии перевернутые маслоуловители. Кроме того, более длинные трубы не всегда лучше. Длительные пробеги вызывают падение давления. Они также требуют, чтобы вы взвесили дополнительную заправку хладагента сверх заводского базового уровня. Перекрестная ссылка на руководство, чтобы узнать абсолютные пределы длины.

5. Как выбрать поставщика комплекта соединительных трубок для кондиционера

Вы полагаетесь на то, что ваш поставщик предоставит безопасные и долговечные материалы. Дешевый комплект часто скрывает переработанные сплавы и пористую изоляцию. вы должны тщательно проверить Перед размещением заказа поставщика комплекта соединительных трубок вашего кондиционера .

Проверка стандартов

Не принимайте расплывчатые маркетинговые заявления. Настаивайте на строгой документации. Авторитетный поставщик предоставит сертификаты, подтверждающие чистоту меди (CU) 99,9%. Они должны продемонстрировать соответствие международным стандартам ACR, таким как ASTM B280. Если они не могут предоставить эти спецификации по запросу, немедленно обратитесь к другому поставщику. Чистота предотвращает раннюю деградацию.

Качество компонентов. Полнота

Оцените, что на самом деле входит в коробку. Голые трубы не составляют полного комплекта. Поставщики премиум-класса включают в себя прочные латунные накидные гайки. Дешевые комплекты часто заменяют тонкие металлические гайки, которые трескаются под действием крутящего момента. Ищите устойчивую к ультрафиолетовому излучению упаковочную ленту, прочные настенные втулки и незатвердевающую герметизирующую замазку. Наличие этих аксессуаров в комплекте сэкономит ваше время и обеспечит профессиональный результат.

Упаковка и логистика

Медь мягкая. Он легко повреждается во время транспортировки. Оцените протоколы упаковки поставщика. Используют ли они армированный картон? Амортизируют ли они катушки, чтобы предотвратить обжатие? Помятая труба действует как ограничитель потока. Если изоляция окажется порванной, на ней сразу же начнет образовываться конденсат. Надежная логистика предотвращает дорогостоящие задержки на стройплощадке.

Гарантия и техническая поддержка

Ошибки случаются. Заводы иногда производят дефектные факелы или поврежденные вакуумные уплотнения. Вам нужен поставщик с прозрачной и серьезной политикой возврата. Оцените скорость реагирования службы технической поддержки. Можете ли вы вызвать инженера, если обнаружите несоответствие фирменного клапана? Надежные гарантии сигнализируют о том, что производитель доверяет своим производственным допускам.

Заключение

Подходящий комплект соединительных трубок кондиционера никогда не будет просто товаром. Он служит важнейшим компонентом системы, от которого зависит срок службы и ежедневная эффективность вашего блока переменного тока. Если относиться к этому как к второстепенной мысли, это приведет к утечкам, перегрузкам компрессора и дорогостоящему аварийному ремонту. Вы должны отдать приоритет правильным размерам, достаточной толщине стенок и высококачественной эластомерной изоляции.

Прежде чем приступить к следующей установке, выполните следующие действия. Во-первых, сверьтесь с руководством по установке вашего блока переменного тока, чтобы определить точные пары диаметров и ограничения максимальной длины. Затем наметьте физический путь маршрутизации, чтобы избежать резких поворотов, и рассчитайте риски вертикального подъема. Наконец, запросите у потенциальных поставщиков поддающиеся проверке технические характеристики, а не просто сравнивайте базовые прайс-листы. Качественные материалы защищают ваши инвестиции.

Часто задаваемые вопросы

Вопрос: Могу ли я повторно использовать существующие соединительные трубы при установке нового кондиционера?

О: Мы настоятельно не рекомендуем повторно использовать старые трубы. В старых системах часто использовались другие хладагенты, например R22. Минеральное масло R22 несовместимо с современными маслами POE, используемыми в системах R410A. Перекрестное загрязнение разрушает компрессоры. Кроме того, старые трубы обычно не имеют толщины стенок, необходимой для безопасной работы с современными хладагентами под высоким давлением.

Вопрос: Что произойдет, если я буду использовать комплект трубок дольше, чем рекомендует производитель?

О: Превышение ограничений максимальной длины приводит к серьезному падению давления. Это заставляет компрессор работать интенсивнее, значительно снижая охлаждающую способность. При длительных пробегах также существует риск масляного голодания, поскольку компрессорное масло с трудом циркулирует обратно. Вам также потребуется добавить дополнительный хладагент для компенсации дополнительного объема.

Вопрос: Как проверить толщину стенок комплекта труб перед покупкой?

О: Не полагайтесь исключительно на описания продуктов. Вам следует проверить характеристики, напечатанные непосредственно на изоляционной оболочке или самой медной трубке. Известные бренды отмечают свои размеры и коды соответствия ASTM по длине трубы. Всегда запрашивайте официальные сертификаты соответствия производителя у своего поставщика.
