Как выбрать комплект предварительно заряженных линий для системы переменного тока?

Установка мини-сплит-системы или центрального блока переменного тока без воздуховодов зависит от одного критического соединения. Линия хладагента буквально создает или разрушает всю вашу систему охлаждения. Без идеального уплотнения ваше новое оборудование просто не сможет функционировать. Традиционные линии пайки и заправки в полевых условиях требуют использования специализированных инструментов для систем отопления, вентиляции и кондиционирования. Монтажники полагаются на вакуумные насосы, манометры и высокотемпературные паяльные горелки. Им также необходимы серьезные технические навыки наряду с обязательными сертификатами EPA. И наоборот, предварительно заполненная альтернатива предлагает упрощенный подход «подключи и работай». Это очень нравится как энтузиастам DIY, так и подрядчикам.

Однако работа на этом рынке требует абсолютной осторожности. Выбор неправильного оборудования может привести к катастрофическим утечкам хладагента. Вы можете столкнуться с преждевременным выходом компрессора из строя и немедленной потерей гарантии. В этом руководстве представлены точные технические критерии оценки этих компонентов. Мы расскажем, как обеспечить герметичность при подключении. Вы изучите лучшие отраслевые практики для достижения оптимальной эффективности системы. Следуя этим шагам, вы обеспечите долгосрочную надежность инвестиций в охлаждение дома.

Ключевые выводы

• Предварительно заправленные линии устраняют необходимость в вакуумной уборке и заправке хладагента, что значительно сокращает время установки и затраты на специальное оборудование.
• Точный размер не подлежит обсуждению; поскольку предварительно заряженные шнуры нельзя разрезать, лишнюю длину необходимо безопасно свернуть горизонтально, чтобы предотвратить захват масла.
• Целостность материала (толщина меди) и качество механизма соединителя являются основными факторами, отличающими герметичное уплотнение от отказа системы.
• Всегда проверяйте совместимость разъемов и политику гарантии производителя, прежде чем интегрировать сторонний установочный комплект кондиционера.

Эксплуатационный случай: предварительно заправленный, традиционный или предварительно вакуумированный

Понимание основных различий в подходах к установке определяет ваше решение о покупке. Любой метод отводит тепло из вашего дома. Просто они достигают начальной настройки совсем по-другому. Мы должны четко определить эти три основные категории.

Традиционные (зарядные) системы

Традиционные установки представляют собой отраслевой стандарт для частных домов и коммерческих зданий. Они требуют пайки медных труб кислородно-ацетиленовой горелкой. После пайки технические специалисты проводят испытания азотом под высоким давлением для обнаружения микроутечек. Затем они используют мощный насос для создания глубокого вакуума. Наконец, они вручную взвешивают и добавляют точное количество необходимого хладагента. Этот метод требует больших трудозатрат. Это требует обширного инструментария и специальной подготовки. Однако он обеспечивает максимальную гибкость. Вы прокладываете трубы точно так, как необходимо, без провисания.

Предварительно вакуумированные линии

Предварительно пылесосимые варианты занимают золотую середину. На заводах из этих трубок удаляют весь воздух и влагу перед их герметизацией. Внутри они не содержат никакого реального хладагента. Вместо этого они полностью полагаются на компрессорную установку переменного тока. Наружный конденсатор содержит большой объем предварительной заправки хладагента. Как только вы подсоедините трубы и откроете королевские клапаны, компрессор высвободит свою полезную нагрузку. Хладагент устремляется в пустые вакуумированные трубы. Вы по-прежнему обходитесь без вакуумного насоса. Вы не получаете такой же отказоустойчивой защиты, как полностью заряженная система.

Решение с предварительно заряженной линией

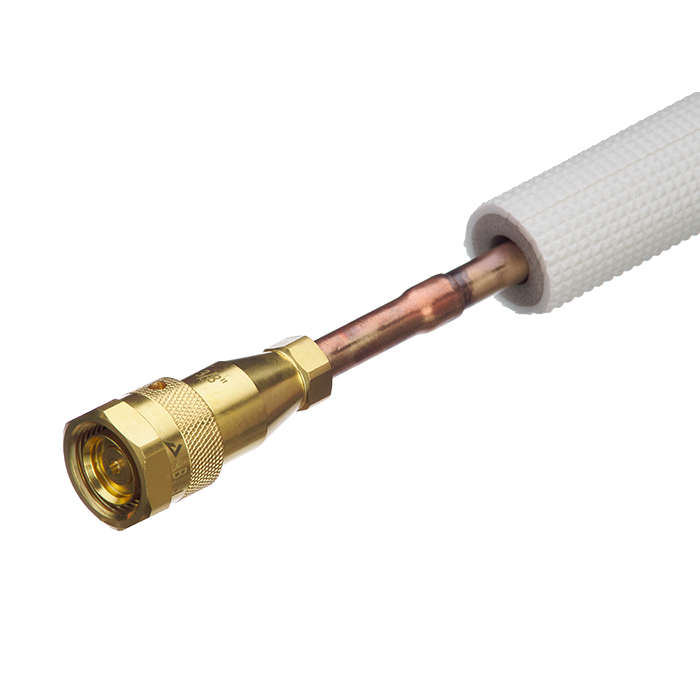

Предварительно заправленная линия поставляется с заводской заправкой хладагентом. Производители точно отмеряют конкретные хладагенты, обычно R-410A, исходя из точной длины трубки. В этих изделиях используются специализированные предохранительные клапаны. Когда вы затягиваете фитинги, внутренние механизмы прокалывают металлическую диафрагму. Это действие создает мгновенный, непрерывный путь потока. Никогда не подвергайте систему воздействию окружающего воздуха. Вы полностью исключаете полевые пылесосы.

Анализ затрат и выгод

Оцените первоначальный взнос за эту технологию. Вы платите больше за комплект линий быстрого подключения , чем за катушки из необработанной меди. Однако вы должны сопоставить это со значительной экономией в других местах. Вы избегаете дорогостоящих сборов за вызов подрядчика. Вы не арендуете тяжелые вакуумные насосы и микронные манометры. Вы сокращаете время установки с целого дня до нескольких часов. Для удаленных домиков или стандартных жилых помещений математика в значительной степени благоприятствует подходу с заводской заправкой.

Сравнение установки комплекта линий HVAC

Основные параметры оценки целостности материала

Покупка самого дешевого варианта часто приводит к плачевным результатам. Хладагенты высокого давления используют малейшие недостатки материала. Перед покупкой вы должны оценить три конкретных физических размера.

Качество меди и толщина стенки

Современные хладагенты работают под экстремальным давлением. R-410A легко достигает давления 400 фунтов на квадратный дюйм в жаркий летний день. вам необходимо приобрести высококачественную Для безопасного сдерживания этой силы Ищите бесшовные медные трубки, соответствующие стандартам ASTM B280. Толщина стенок имеет решающее значение. Стандартные линии часто имеют стенки толщиной 0,6 мм. Наборы премиум-класса имеют толщину до 0,8 мм или даже 1,0 мм. Более толстые стенки предотвращают случайные перегибы в процессе фрезерования. Они также устойчивы к усталости от постоянных колебаний температуры и вибрации компрессора. медную линию переменного тока .

Соединительная техника

Механизм быстрого соединения служит единственной точкой отказа. Оцените эту разработку внимательно. Ищите 100% проверенные на заводе, точно обработанные латунные фитинги. В лучших системах используются вторичные механизмы блокировки. Они оснащены самоуплотняющимися клапанами или разрывными диафрагмами. Когда вы скручиваете их вместе, они предотвращают загрязнение атмосферы. Они полностью исключают попадание влаги и неконденсирующихся газов в систему. Плохо обработанная резьба легко перекрещивается, разрушая уплотнение и выбрасывая заряд в атмосферу.

Стандарты изоляции

Голая медь обильно потеет, когда через нее протекает холодный хладагент. Поэтому изолированная труба хладагента обязательна. Ищите пенополиэтилен высокой плотности с закрытыми порами. Пена должна иметь специальные сертификаты. Убедитесь, что он обеспечивает сильную устойчивость к ультрафиолетовому излучению для всех наружных секций. Солнце превратит дешевую пену в пыль за один год. Кроме того, проверьте наличие сертификатов огнестойкости, таких как ASTM E84. Внутренняя прокладка через чердаки и подвалы требует использования пожаробезопасных материалов, соответствующих местным строительным нормам.

Определение размеров, маршрутизация и реальность «лишней линии»

Монтаж требует точного планирования. Трубы с заводской запайкой налагают жесткие ограничения на ваш проект. Вы не можете просто изменить их на лету.

Золотое правило предварительно заряженных наборов

Вы столкнулись с одним нерушимым правилом. Предварительно заряженный комплект лески нельзя разрезать. Вы не можете его сократить. Вы не можете его соединить. При врезании в медь сразу же выводится газообразный хладагент под высоким давлением. Это нарушает правила EPA 608 относительно преднамеренной вентиляции. Что еще более важно, это мгновенно портит ваше оборудование. Вы теряете заводскую плату, делая всю покупку бесполезной. Вы должны принять фиксированную длину, которую вы покупаете.

Расчет необходимой длины

Не просто измеряйте прямую линию от точки к точке. Вы должны предоставить структурированную основу для своего маршрута. Выполните следующие конкретные шаги, чтобы рассчитать истинную потребность:

1. Измерьте прямой перепад высоты от внутреннего блока до пола.
2. Измерьте горизонтальный пробег вдоль стены или через подвал.
3. Добавьте внешний вертикальный перепад вниз к площадке наружного конденсатора.
4. Добавляйте две дополнительные ножки на каждый изгиб на 90 градусов, который вы планируете сделать.
5. Добавьте еще одну ногу для навигации по проходам в стенах и стойкам конструкции.

Это комплексное измерение часто показывает, что вам нужен комплект длиной 25 футов, а не комплект длиной 16 футов. Всегда округляйте до ближайшей доступной заводской длины.

Безопасное обращение с лишней длиной

Поскольку вам нужно округлить, у вас неизбежно останется остаток строки. Устранение этого избытка определяет профессиональный вид установки. Вам необходимо свернуть дополнительную трубку. Однако ориентация имеет огромное значение. Вы должны свернуть лишнюю линию горизонтально. Положите петли на землю за конденсатором. Никогда не наматывайте их вертикально, как садовый шланг, на стену. Вертикальные петли создают опасные нефтяные ловушки. Смазочное масло компрессора проходит по линиям вместе с газообразным хладагентом. Если вы создадите вертикальные петли, внизу каждого круга появятся лужи масла. Он не может преодолеть силу тяжести и вернуться в компрессор. Компрессор со временем выходит из строя, перегревается и постоянно заклинивает.

Совместимость и соблюдение гарантийных обязательств

Даже самые лучшие медные трубки выходят из строя, если они не подходят к вашему конкретному оборудованию. Вы должны согласовать свою покупку с точными характеристиками вашего оборудования.

Соответствие размеров линий номинальным значениям БТЕ

В системах отопления, вентиляции и кондиционирования воздуха используются двойные трубы. Меньшая жидкостная линия транспортирует конденсированный хладагент внутрь помещения. Всасывающая линия большего размера возвращает газообразный хладагент наружу. Эти диаметры напрямую зависят от тоннажа и мощности вашего агрегата. Стандартная мини-сплит мощностью от 9 000 до 12 000 БТЕ обычно требует линий 1/4 дюйма и 3/8 дюйма. Если вы перейдете на блок мощностью 24 000 БТЕ, вам, вероятно, понадобятся линии 3/8 дюйма и 5/8 дюйма. Соединение линий недостаточного размера ограничивает поток. Это приводит к истощению змеевика испарителя и замораживанию системы. Подключение линий большего размера снижает скорость газа. Это препятствует правильному возврату масла. Вы должны проверить руководство по конкретному конденсатору, чтобы узнать точные требования к размерам.

Собственные и универсальные фитинги

Рынок предлагает как универсальные, так и фирменные типы подключения. Универсальные комплекты подходят для широкого спектра недорогих брендов. Однако производители систем отопления, вентиляции и кондиционирования премиум-класса часто используют собственный шаг резьбы. Они требуют определенной глубины разъема. Попытка вставить разъем стороннего производителя в запатентованный клапан приводит к разрыву латунной резьбы. Некоторые производители даже требуют использования систем быстрого подключения собственной торговой марки. Они делают это, чтобы гарантировать целостность первоначального уплотнения.

Условия гарантии

Интеграция стороннего установочного комплекта кондиционера влечет за собой гарантийные последствия. Многие крупные бренды заявляют, что их гарантия остается в силе только в том случае, если оборудование устанавливает лицензированный подрядчик. Другие допускают установку своими руками, но требуют подтверждения наличия профессионального пылесоса и зарядки. Использование технологии самоуплотнения часто позволяет обойтись без подрядчика. Однако вы должны внимательно прочитать гарантийный пакет вашего оборудования. Перед покупкой проверьте соответствие. Ищите четкие положения, касающиеся «допусков на линию с заводской наценкой» или разрешений «серии DIY».

Окончательная логика составления короткого списка: принятие решения

Теперь вы обладаете техническими знаниями, позволяющими оценить эти продукты. Вы должны применить эту логику к своей конкретной среде проекта.

Сценарий А: выберите предварительно заряженный

Этот путь лучше всего подходит для преданных домашних мастеров, устанавливающих однозонные мини-сплиты. Это оказывается неоценимым для удаленных коттеджей, расположенных вдали от городских центров. Он превосходен в сценариях, где доступность подрядчиков по системам отопления, вентиляции и кондиционирования воздуха остается критически низкой. Если длина вашей лески стандартная, несложная и имеет длину менее 50 футов, это лучший вариант. Вы получаете огромное удобство, не жертвуя при этом производительностью системы. Первоначальный взнос окупается за счет устранения затрат на рабочую силу.

Сценарий Б: выберите традиционную или профессиональную установку

Для сложных установок необходимо отказаться от подхода «подключи и работай». Многозонная маршрутизация в четыре разных помещения требует индивидуальной длины. Если ваша пробежка превышает максимальную длину предварительно заряженной батареи (обычно около 50 футов), вам потребуется зарядка в полевых условиях. Наконец, подумайте об эстетике. Если вам требуется точная и плотная прокладка вдоль внешнего сайдинга, у вас нет места для излишних спиральных линий. Традиционная пайка гарантирует отсутствие провисания.

Действенные дальнейшие шаги

• Проверьте паспортную табличку наружного конденсатора, чтобы определить точный тип хладагента.
• Тщательно измеряйте всю дистанцию, учитывая каждый изгиб.
• Обратитесь к руководству по установке, чтобы подтвердить необходимые диаметры линий жидкости и всасывания.
• Позвоните производителю оборудования и подтвердите его гарантийную политику.
• Закажите длину немного длиннее вашего точного размера.

Заключение

Выбор правильного соединения предполагает точные измерения и строгую оценку материала. Вы не можете себе позволить гадать, когда имеете дело с системами высокого давления. Проверьте толщину стенки меди. Подтвердите устойчивость пены к ультрафиолетовому излучению. Убедитесь, что ваши диаметры идеально соответствуют выходной мощности вашего устройства.

Эти системы с заводской печатью предлагают неоспоримые удобства. Они обеспечивают огромную экономию времени и труда при реализации жилых проектов. Однако их жесткие ограничения по длине требуют строгого соблюдения правил маршрутизации. Вы должны освоить лучшие методы горизонтальной намотки. Отдавайте предпочтение высококачественным материалам и разъемам, проверенным на заводе, а не непроверенным бюджетным альтернативам. Это продлит срок службы вашего компрессора. Это гарантирует, что ваш дом будет оставаться прохладным долгие годы.

Часто задаваемые вопросы

Вопрос: Можете ли вы разрезать предварительно заряженный комплект лески на более короткое расстояние?

О: Нет. При перерезании трубопровода хладагент, залитый на заводе, мгновенно выбрасывается в атмосферу. Это портит оборудование, нарушает правила EPA и полностью лишает систему охлаждения. Вы должны безопасно смотать лишнюю длину по горизонтали.

Вопрос: Нужен ли мне вакуумный насос, если я использую комплект быстроразъемных линий?

О: Настоящие предварительно заряженные комплекты полностью обходят стадию вакуумирования. Герметичные разъемы предотвращают попадание воздуха во время установки. Однако, если вы покупаете предварительно вакуумированный комплект без внутреннего хладагента, вы все равно следуете определенным протоколам выпуска, хотя насос остается ненужным.

Вопрос: Можно ли повторно использовать предварительно заряженные линии переменного тока, если я перенесу устройство?

О: Нет. Внутренние диафрагмы и разрывные уплотнения являются механизмами одноразового использования. Если они проколоты во время первоначальной установки, их невозможно повторно запечатать. Для перемещения устройства требуется профессионал, который восстановит хладагент и установит новые линии.

Вопрос: Что произойдет, если я перегну медную линию переменного тока во время установки?

О: Излом серьезно ограничивает поток хладагента и возврат масла. Это заставляет компрессор работать интенсивнее, что в конечном итоге приводит к перегреву и механическому повреждению. Поскольку вы не можете разрезать или паять заряженную линию, перегнутый комплект обычно необходимо полностью заменять.
