Сравнение соединений медных труб: пайка, сжатие и посадка методом push-fit

Выбор правильного метода подключения к водопроводу – это не просто вопрос личных предпочтений. Ваш выбор напрямую влияет на долговечность системы, соответствие сантехническим нормам и требования к техническому обслуживанию в течение всего срока службы. Сантехники и менеджеры объектов постоянно сталкиваются со строгими компромиссами. Они должны сбалансировать скорость установки, которая в значительной степени увеличивает затраты на рабочую силу, и долгосрочную надежность, которая снижает риски катастрофического разрушения материалов. Неправильное решение часто приводит к скрытым утечкам, обширному росту плесени и дорогостоящему повреждению имущества.

Мы разработали это руководство, чтобы предоставить строгую, основанную на фактических данных оценку соединений пайкой, сжатием и нажимной посадкой. Вы узнаете точные механизмы действия, основные варианты использования и скрытые риски, связанные с каждым отдельным методом. Понимая эти технические различия, профессионалы могут принимать безопасные и соответствующие контексту решения для любого сантехнического проекта. Независимо от того, имеете ли вы дело с коммерческой линией отопления, вентиляции и кондиционирования воздуха с высокой вибрацией или открытым жилым оборудованием, освоение правильного соединения медных труб гарантирует более безопасную и устойчивую систему.

Ключевые выводы

• Пайка остается золотым стандартом для постоянной скрытой установки из-за ее молекулярной связи и самой низкой стоимости материала, несмотря на более высокие требования к рабочей силе и навыкам.
• Компрессионные фитинги обеспечивают надежное механическое уплотнение, идеально подходящее для открытых и доступных соединений (например, запорных клапанов), но они уязвимы к чрезмерному затягиванию и поломкам из-за сильной вибрации.
• Фитинги с нажимной посадкой (например, SharkBite) значительно сокращают время установки и исключают опасность проведения огневых работ, но создают точку отказа внутреннего уплотнительного кольца, что вызывает скептицизм в отношении длительного использования за стеной.
• Окончательное решение зависит от матрицы доступности, воздействия вибрации, местных сантехнических норм и общей стоимости установки (TCI). .

Базовые критерии оценки соединения медных труб

Мы должны установить четкие критерии, прежде чем сравнивать различные методы сантехники. Удачное соединение должно постоянно сохранять гидростатическую целостность при быстро меняющемся давлении воды. Он должен противостоять экстремальным циклам теплового расширения и сжатия в течение десятилетий ежедневного использования. Линии горячей воды значительно расширяются при нагревании и сжимаются при охлаждении. Любой выбранный вами метод подключения должен выдерживать такое движение, строго соблюдая местные стандарты сантехники, такие как Единый водопроводный кодекс (UPC) или Международный водопроводный кодекс (IPC).

Соответствие кодексу часто во многом зависит от физической доступности. Регулирующие органы обычно применяют более строгие правила для скрытой сантехники, расположенной за гипсокартоном или под землей. Скрытая утечка может привести к серьезному повреждению конструкции еще до того, как кто-нибудь заметит каплю воды. И наоборот, открытые светильники обеспечивают немедленный визуальный осмотр и облегчают доступ для обслуживания. Это простое различие играет огромную роль при выборе типа соединения.

Факторы окружающей среды также определяют продолжительность совместной жизни. Статическая строительная сантехника подвергается совершенно другим стрессовым нагрузкам по сравнению с мобильной, морской или промышленной сантехникой. В условиях высокой вибрации требуются жесткие соединения, которые не ослабнут механически с течением времени. Химический состав воды представляет еще одну важную переменную. Сильнокислая или агрессивная щелочная вода может ускорить внутреннюю коррозию. Такая суровая химия проверяет пределы возможностей внутренних резиновых уплотнений и присадочных металлов, что делает заботу об окружающей среде критически важной.

Пайка (запотевание): эталон неразъемных соединений медных труб

Пайка, известная в профессиональном мире как запотевание, основана на точной термической динамике. В этом процессе используется капиллярное действие для втягивания расплавленного бессвинцового припоя в микроскопический зазор между внешней поверхностью трубы и внутренней частью фитинга. Это создает постоянную, очень прочную металлургическую связь. При правильном выполнении полученное соединение часто оказывается прочнее, чем сам медный трубопровод.

Профессионалы повсеместно предпочитают пайку в сложных и безотказных приложениях. Основные варианты использования включают скрытые полости стен, подземные коммуникации прямого захоронения и коммерческие системы высокого давления. Жесткая связь также превосходна в средах с высокой вибрацией, например, рядом с тяжелыми насосами или компрессорами, где механические фитинги могут со временем расшататься.

Однако реалии реализации требуют значительного опыта и осведомленности о ситуации. Рассмотрим эти конкретные риски:

• Инструменты и навыки: вам потребуются специализированные газовые горелки на пропане или MAPP, точный контроль нагрева и тщательная подготовка поверхности с использованием наждачной шкурки и проволочных щеток.
• Опасности, связанные с огневыми работами: Открытое пламя представляет собой серьезную опасность возникновения пожара. Коммерческие установки часто требуют строгих разрешений на огневые работы, тепловых одеял и специального пожарного дежурства во время установки.
• Риски коррозии: монтажники должны нанести химический флюс для очистки металла перед нагревом. Если не смыть излишки флюса должным образом, внутри трубы останется кислотный остаток, вызывающий внутреннюю коррозию и преждевременный выход из строя.

С финансовой точки зрения пайка предлагает весьма четкий профиль затрат. Он имеет самую низкую стоимость материала на единицу, так как припой и флюс стоят копейки на соединение. Однако это требует самых высоких затрат на специализированную рабочую силу из-за большого количества времени, подготовки и навыков.

Компрессионные фитинги: доступная механическая альтернатива

Компрессионные фитинги используют чисто механический подход к изоляции воды. Механизм основан на затягивании гайки с внешней резьбой, которая впоследствии прижимает латунную втулку (часто называемую оливкой) как к внешней поверхности трубы, так и к корпусу углового фитинга. Эта чистая механическая сила слегка деформирует латунный наконечник, создавая плотный, водонепроницаемый барьер без применения тепла.

Эти светильники ярко сияют в хорошо доступных и видимых пространствах. Сантехники часто используют их для подключения бытовой техники, линий подачи туалета, соединений под раковиной и встроенных запорных клапанов. Они представляют собой превосходное и безопасное решение для транспортировки материалов труб в исторических зданиях или опасных зонах, где строго запрещено использование открытого огня.

Реалии реализации представляют как явные преимущества, так и явные механические риски. Вы можете быстро установить их, используя простые ручные инструменты, например разводные ключи. Кроме того, вы можете легко разобрать их для будущего обслуживания или модернизации оборудования. Однако человеческая ошибка представляет собой основной вид отказа. Чрезмерная затяжка разрушает медную трубку и непоправимо деформирует наконечник, вызывая немедленные и стойкие утечки. И наоборот, недостаточная затяжка не обеспечивает надежной фиксации уплотнения.

Отраслевые стандарты настоятельно не рекомендуют использовать компрессионные соединения в приложениях с высокой вибрацией. Мобильные агрегаты, автономные системы водоснабжения автофургонов и линии тяжелого промышленного оборудования испытывают постоянный кинетический стресс. Эта повторяющаяся вибрация со временем может медленно ослабить механическую гайку, нарушив герметичность. Что касается расходов, этот метод разумно балансирует умеренные затраты на материалы и относительно низкие или умеренные затраты на рабочую силу.

Системы Push-Fit: скорость против долгосрочных неизвестных

Технология push-fit произвела революцию в современной сантехнической отрасли, максимально увеличив скорость установки. В механизме используется кольцо из внутренних зубьев из нержавеющей стали для механического удержания от внешнего давления. Одновременно внутреннее резиновое уплотнительное кольцо из EPDM плотно прижимается к внешней поверхности трубы, создавая окончательное водонепроницаемое уплотнение.

Эти передовые системы превосходно справляются с экстренными сантехническими вмешательствами. Они позволяют выполнять настоящий «мокрый» ремонт, то есть их можно устанавливать, даже если из трубопровода активно капает вода. Эта возможность оказывается неоценимой в тех случаях, когда невозможно получить абсолютно сухую трубу для пайки. Они также блестяще работают при чрезвычайно ограниченных физических зазорах и при перекрытии переходов из смешанных материалов, например, при соединении медных труб непосредственно с современными линиями PEX или CPVC.

Процесс внедрения не требует разрешений на проведение огневых работ и обеспечивает практически мгновенное завершение. Однако взгляд на эти приспособления через скептическую призму, основанную на фактических данных, обнаруживает значительные долгосрочные неизвестные. Вся целостность соединения обеспечивается исключительно одним внутренним резиновым уплотнительным кольцом.

Эластомерные соединения неизбежно разрушаются в течение десятилетий из-за сильного воздействия хлора и постоянных температурных циклов. Кроме того, система остается очень уязвимой к неправильным действиям установщика. Если не удалить заусенцы должным образом, на разрезанной трубе останутся острые металлические края, которые легко порежут уплотнительное кольцо при вставке. Наконец, эти фитинги позволяют трубе свободно вращаться даже под давлением, что приводит к потенциальному вращательному износу внутреннего уплотнения. Это высочайшее удобство имеет свою цену. Ожидайте самой высокой стоимости материала на единицу продукции, хотя по сути это требует минимально возможных трудовых затрат.

Индивидуальная оценка: риск, надежность и контекст

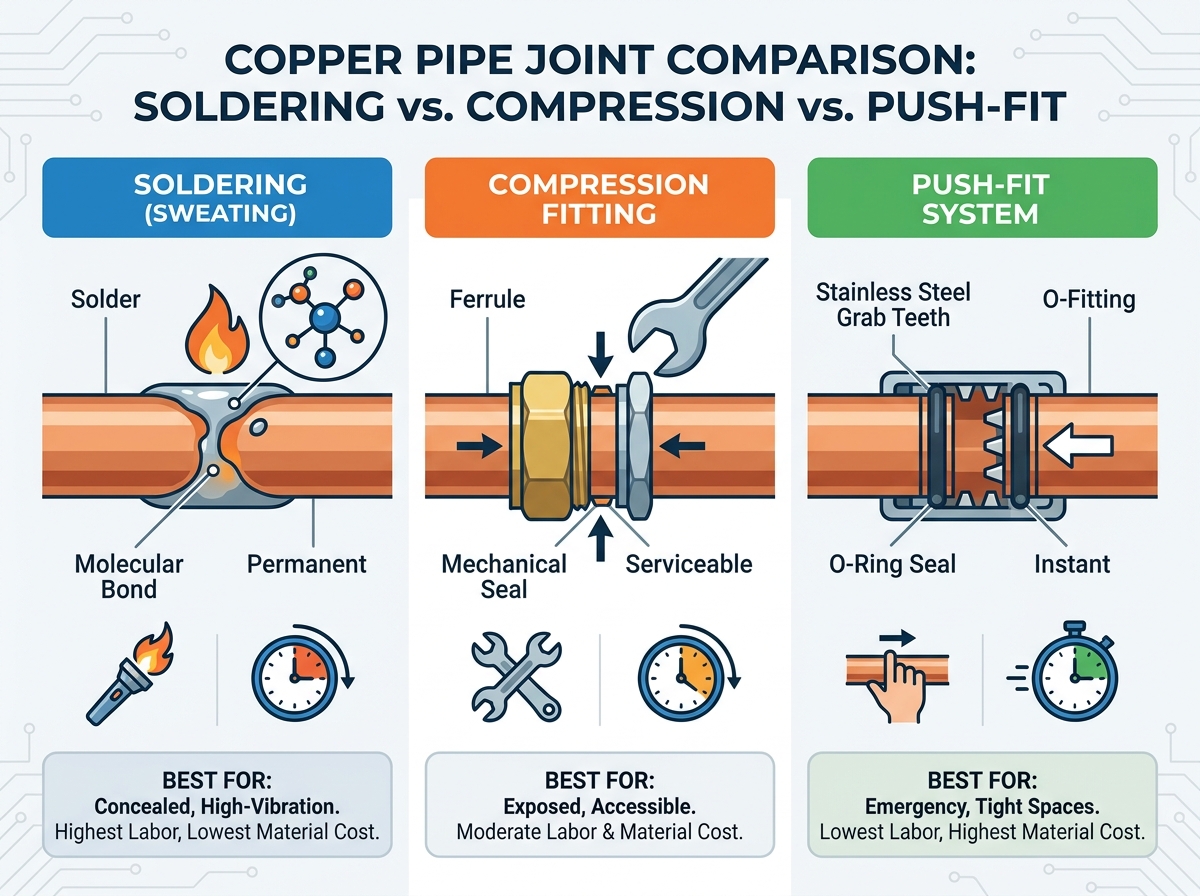

Сравнение этих трех различных методов напрямую показывает, как контекст строго диктует надежность. Давайте рассмотрим конкретную частоту неудач, основные механизмы и основные причины, связанные с каждым подходом.

Матрица надежности трубных соединений

Когда мы оцениваем виброустойчивость, динамическая среда быстро выявляет структурные недостатки. Для магистральных линий отопления, вентиляции и кондиционирования воздуха, промышленного воздушного оборудования или автономных мобильных наземных систем 4x4 пайка явно выигрывает из-за ее непревзойденной физической жесткости. Компрессионные установки очень уязвимы к вибрации во время транспортировки или тяжелой работы. Конструкция с нажимной посадкой допускает некоторую механическую гибкость, но чрезмерное движение приводит к опасному вращательному износу резинового уплотнительного кольца.

Общая стоимость установки требует анализа обратной зависимости между авансовой ценой на материалы и почасовой ставкой рабочей силы. Запотевание соединения стоит копейки за счет сырого припоя и флюса, но требует дорогостоящего специализированного почасового труда. Компоненты, устанавливаемые методом push-fit, стоят в геометрической прогрессии дороже за штуку, но время работы сокращается до нескольких секунд на одно соединение. Понимание этой обратной зависимости помогает менеджерам проектов точно оценить масштабные коммерческие предложения по сравнению с быстрыми мелкими ремонтами в жилых домах.

Схема принятия решения: выбор подходящего соединения медных труб

Выбор такого выбора требует систематического и дисциплинированного подхода, основанного на физическом доступе и стрессе окружающей среды. Используйте следующие практические рекомендации, чтобы оптимизировать процесс принятия решений на местах.

1. Если соединение скрыто за гипсокартоном или закопано под землей: По умолчанию строго используется пайка. Проверенная надежность на протяжении многих поколений значительно перевешивает первоначальные трудозатраты. Скрытые дефекты соединений обходятся в тысячи долларов в виде повреждения конструкции водой, устранения плесени и ремонта гипсокартона, что делает неприемлемыми риски, связанные с механическими повреждениями или резиновыми уплотнениями.
2. При установке открытых клапанов, регуляторов или соединений арматуры: смело выбирайте сжатие. Высокая доступность этих мест упрощает визуальный осмотр и текущее обслуживание. Это позволяет в будущем обслуживать, заменять устройства или модернизировать приспособления без необходимости резать трубу или использовать опасную горелку в помещении.
3. При выполнении аварийного ремонта, смене материалов труб или отсутствии разрешения на проведение огневых работ: используйте системы Push-Fit. Немедленная скорость и возможности мокрого ремонта практически не имеют себе равных в кризисных сценариях. Однако вы должны обеспечить строгое соблюдение стандартов производителя по подготовке труб. Тщательное удаление заусенцев с медной кромки и маркировка правильной глубины установки являются обязательными для защиты внутреннего уплотнительного кольца.

Заключение

Ни одна методология подключения водопровода не является универсально превосходной во всех коммерческих и жилых сценариях. Пропитка шва гарантирует структурную прочность и абсолютное спокойствие за скрытые линии. Механическое сжатие безопасно обеспечивает простоту обслуживания открытых клапанов и современной арматуры. Между тем, современная технология нажимной посадки обеспечивает непревзойденную скорость и универсальность при экстренном влажном ремонте и перекрытии смешанных материалов.

Ваша окончательная рекомендация никогда не должна основываться исключительно на удобстве предварительной установки. Основывайте свою стратегию закупок на физической среде, ожидаемых ежедневных уровнях вибрации и возможности долгосрочного обслуживания. Приоритет правильного применения над скоростью обеспечивает надежные, соответствующие нормам сантехнические системы, которые выдержат окончательное испытание временем.

Часто задаваемые вопросы

Вопрос: Разрешены ли вставные соединения медных труб для использования за стенами?

Ответ: Да, многие местные нормы, такие как UPC и IPC, по закону разрешают установку вставных фитингов за стенами. Однако многие опытные специалисты настоятельно не советуют этого делать. Механические зубья и внутреннее резиновое уплотнительное кольцо создают значительно более высокий риск отказа по сравнению с постоянным металлургическим соединением правильно паяного соединения.

Вопрос: Можно ли повторно использовать компрессионные фитинги на медных трубах?

О: Вы можете безопасно повторно использовать внешний латунный корпус фитинга и нарезную нажимную гайку. Однако внутренняя латунная втулка, также известная как оливка, необратимо деформируется в трубе во время первоначальной установки. Вы не можете повторно использовать наконечник; необходимо разрезать трубу под ней и установить новую.

Вопрос: Влияет ли вибрация на компрессионные и нажимные соединения больше, чем на паяные соединения?

А: Абсолютно. Сильная кинетическая вибрация может медленно отвернуть резьбовую гайку на компрессионных фитингах, что приведет к опасному механическому ослаблению. В конструкциях с нажимной посадкой постоянное движение может привести к преждевременному износу внутреннего резинового уплотнительного кольца. Пайка обеспечивает жесткое, постоянное соединение, которое легко выдерживает коммерческие системы с высокой вибрацией.

Вопрос: Какова наиболее распространенная причина выхода из строя медного соединения с нажимной посадкой?

Ответ: Основной причиной остается неправильная подготовка труб. В частности, если не снять фаску и не удалить заусенцы, на обрезанной кромке медной трубы остаются острые металлические заусенцы. Когда вы вставляете трубу, эти острые как бритва заусенцы разрезают или смещают внутреннее уплотнительное кольцо из EPDM, немедленно или со временем нарушая водонепроницаемое уплотнение.
