Как выбрать латунные распределители жидкости для холодильных систем фанкойлов

В коммерческих системах отопления, вентиляции и кондиционирования воздуха и охлаждении неравномерное распределение хладагента приводит к нехватке контуров змеевиков, локальному обледенению и снижению производительности системы. Инженеры постоянно борются с этой неэффективностью при проектировании высокопроизводительных сетей охлаждения. Плохое разделение жидкости портит даже самые лучшие змеевики испарителя. Теплопередача во многом зависит от однородной подачи жидкости по каждому доступному контуру. Выбор подходящего оборудования для распределения является критически важным инженерным решением. Это напрямую влияет на эффективность расширительного клапана. Он также определяет общую скорость теплопередачи фанкойла (FCU). Точное соответствие предотвращает серьезные проблемы с производительностью.

В этом руководстве представлена ​​простая инженерно-ориентированная основа для оценки, определения размеров и спецификации этих компонентов. Вы научитесь точно рассчитывать перепады давления и выбирать оптимальную форсунку. Мы также рассмотрим основные методы установки. Следуя этим рекомендациям, вы обеспечите сбалансированный поток и долгосрочную надежность системы.

Ключевые выводы

• Выбор мощности сверх номинальной: Выбор распределителя должен основываться на фактическом перепаде давления в системе и типе хладагента, а не только на номинальном тоннаже.
• Подбор форсунок имеет решающее значение: форсунка правильного размера необходима для поддержания необходимой скорости для однородного смешивания жидкости и пара перед распределением.
• Эквивалентность схемы: эффективность распределителя равна эффективности трубок распределителя; все соединительные трубки к испарителю должны иметь одинаковую длину и перепад давления.
• Надежность материала. Высококачественная латунь обеспечивает оптимальные тепловые свойства и легкость пайки со стандартными медными фитингами фанкойлов, однако номинальное давление должно соответствовать современным хладагентам высокого давления (например, R-410A, R-32).

Постановка инженерной проблемы: почему важен выбор дистрибьютора

Основная цель проста. Необходимо обеспечить равное разделение двухфазной смеси хладагента, выходящей из термостатического расширительного клапана (ТРВ). Эта смесь содержит густую жидкость и легкий газ. Если они отделятся преждевременно, некоторые контуры затопятся, а другие умрут от голода. Голодный контур поглощает очень мало тепла. Затопленный контур рискует отправить жидкость обратно в компрессор. Вы должны держать жидкость и газ полностью смешанными до тех пор, пока они не попадут в трубки испарителя.

Цена плохой спецификации чрезвычайно высока. Несоответствующие компоненты или компоненты неправильного размера приводят к поиску TXV. Клапан постоянно открывается и закрывается в поисках стабильного значения перегрева. Эта нестабильность значительно сокращает срок службы компрессора. Это также приводит к плохому соотношению явного тепла. Система просто изо всех сил пытается эффективно отводить тепло. Вы тратите энергию и увеличиваете износ механических частей.

Этот компонент, расположенный непосредственно между расширительным клапаном и змеевиком испарителя, действует как важный распределитель жидкого хладагента . Это определяет общую эффективность катушки. Вы не можете относиться к его выбору как к второстепенной мысли. Точное проектирование в этом месте соединения гарантирует оптимальный теплообмен. Это гарантирует, что каждый квадратный дюйм змеевика испарителя выполняет свою долю работы по охлаждению.

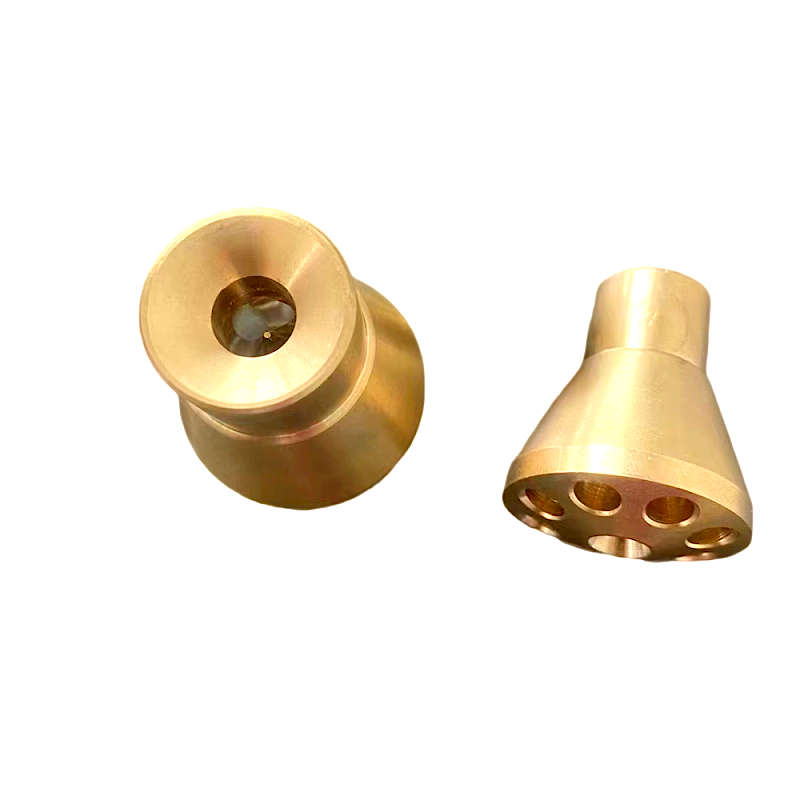

Основные критерии оценки латунных распределителей жидкости

Требования к тоннажу и перепаду давления

Оцените необходимый перепад давления на устройстве и его внутреннем сопле. Обычно оно составляет от 15 до 35 фунтов на квадратный дюйм. Точное количество во многом зависит от конкретного хладагента и целевого применения. Вы не можете определить размер, основываясь только на номинальном тоннаже. Номинальные характеристики предполагают стандартные условия. Реальные полевые условия сильно различаются.

Оцените производительность компонентов в условиях частичной нагрузки. Скорость хладагента должна оставаться достаточно высокой, чтобы предотвратить разделение газа и жидкости. Низкие нагрузки часто вызывают вялый поток. Медленный поток позволяет силе тяжести тянуть жидкость вниз. Правильный размер гарантирует доставку смешанной фазы, даже когда система работает с низкой производительностью.

Количество цепей и геометрия катушки

Точно сопоставьте количество розеток с количеством контуров в распределительном змеевике теплообменника . В проектировании систем отопления, вентиляции и кондиционирования воздуха существуют строгие практические правила. Никогда не затыкайте неиспользуемые розетки распределителя. Это немедленно нарушает геометрию внутреннего потока. Это вызывает неравномерное распределение жидкости по оставшимся активным портам. Если ваша катушка имеет шесть отдельных цепей, вам необходимо приобрести шестиконтурную модель.

Попытка закрыть дополнительный порт изменяет внутреннюю гидродинамику. Смесь будет отдавать предпочтение одним путям перед другими. Это полностью противоречит назначению компонента. Всегда сопоставляйте геометрию катушки перед заказом деталей.

Размеры распределительной трубки (НД)

Укажите правильный внешний диаметр (НД) выпускных трубок. Они должны идеально соответствовать соединениям змеевика испарителя. Стандартные размеры внешнего диаметра варьируются от 3/16 до 5/16 дюйма для коммерческого применения. Точный размер обеспечивает необходимую скорость хладагента в соединительных линиях.

Эта скорость абсолютно необходима для доставки масла обратно в компрессор. Компрессоры полагаются на возврат хладагента для доставки смазочного масла домой. Медленный возврат масла со временем приводит к выходу из строя компрессоров. Правильный размер трубки позволяет смеси двигаться достаточно быстро, чтобы удерживать капли масла во взвешенном состоянии.

Выбор форсунки: двигатель латунного распределителя

Главным принципом здесь является функциональность над формой. Сопло действует как прецизионное отверстие для увеличения скорости жидкости. Он гомогенизирует жидкость и мгновенно выделяющийся газ до того, как смесь попадет в дисперсионный конус. Без насадки жидкость поступает слишком медленно. Он разделяется на отдельные потоки пара и жидкости. Насадка заставляет их интенсивно перемешиваться.

Прежде чем выбирать единицу, учитывайте различия между сменными и фиксированными насадками.

• Сменные форсунки: они очень предпочтительны для адаптации к месту эксплуатации. Они позволяют выполнять индивидуальную настройку на месте работы. Вы можете легко заменить их, если впоследствии параметры системы изменятся.
• Фиксированные сопла: они представляют гораздо меньший риск внутренней утечки. Производители часто предпочитают их при массовом использовании OEM. Они обеспечивают надежность «установил и забыл» для оборудования заводского изготовления.

При выборе диаметра отверстия придерживайтесь строгой логики определения размеров. Размер сопла зависит от конкретного хладагента, который вы собираетесь использовать. Фактор расчетной температуры испарения. Всегда указывайте точную температуру жидкости, поступающей в ТРВ. Изменение недогрева жидкости существенно влияет на требуемый диаметр сопла. Полагайтесь на таблицы размеров производителя, а не на оценки.

Соответствие материалов, пайка и совместимость систем

Почему стоит выбрать латунь? Подчеркните значительные металлургические преимущества дистрибьютора латуни . Обеспечивает исключительную коррозионную стойкость к влаге. Он обеспечивает превосходную обрабатываемость, позволяя создавать невероятно точные внутренние конусы. Кроме того, он может похвастаться превосходной термической стабильностью. Латунь выдерживает быстрые колебания температуры, не деформируясь и не разрушаясь с течением времени.

Реалии пайки имеют большое значение в этой области. Интегрировать латунные компоненты в существующие системы очень просто. Вы можете легко подключить их к стандартным медным фитингам фанкойлов . Для этих соединений технические специалисты используют стандартные серебряные припои. Обязательно сначала тщательно очистите сопрягаемые поверхности. Нанесите достаточное количество флюса для достижения глубокого капиллярного действия.

Проверьте номинальное давление и современные хладагенты. Латунный сплав и толщина стенок должны соответствовать строгим стандартам безопасности. Проверьте соответствие UL или ASHRAE 15. В современных системах используются хладагенты A2L высокого давления. Эти жидкости требуют надежных защитных сосудов. Правильно откованный латунный корпус легко выдерживает рабочее давление, превышающее 650 фунтов на квадратный дюйм.

Риски внедрения и лучшие практики установки

Требования к ориентации чрезвычайно строгие. Распределители необходимо устанавливать вертикально. Они могут указывать прямо вверх или прямо вниз. Такое вертикальное положение предотвращает разделение жидкой и паровой фаз под действием силы тяжести. Горизонтальный монтаж является основной причиной отказа системы. Гравитация тянет тяжелую жидкость вниз. Следовательно, горизонтальные агрегаты направляют в верхние контуры змеевика только газ.

Эквивалентность длины трубок является обязательной. Мы должны еще раз подчеркнуть необходимость одинаковой длины. Все соединительные трубки должны иметь одинаковую физическую длину. Они также должны иметь одинаковые радиусы изгиба. Неравная длина приводит к неравномерному перепаду давления. Жидкость всегда идет по пути наименьшего сопротивления. Более короткие трубки украдут большую часть хладагента.

Близость TXV является еще одним важным фактором при установке. Установите агрегат как можно ближе к расширительному клапану, насколько это физически возможно.

1. По возможности длина соединительной линии должна быть не более двух дюймов.
2. Избегайте установки колен между клапаном и входом распределителя.
3. Устраните ненужные фитинги, которые могут вызвать перепады давления.
4. Изолируйте узел, чтобы предотвратить поглощение тепла из окружающей среды.

Дополнительное расстояние позволяет преждевременное разделение двухфазной смеси. Физическое соединение должно быть коротким, прямым и беспрепятственным.

Логика составления короткого списка: как определить своего дистрибьютора

При выборе деталей следуйте методическому, инженерному процессу. Обход этих шагов приводит к неустойчивому поведению системы.

1. Шаг 1: Точно определите все параметры системы. Укажите выбранный вами тип хладагента. Задокументируйте точную мощность испарителя. Запишите расчетную температуру испарения и температуру жидкости, поступающей в клапан.
2. Шаг 2: Определите количество цепей, необходимое для конструкции катушки. Чтобы быть абсолютно уверенным, дважды пересчитайте соединения на головке катушки.
3. Шаг 3: Тщательно рассчитайте необходимый размер сопла. Используйте официальные таблицы данных производителя. Ни в коем случае не угадывайте эти значения.
4. Шаг 4: Выберите корпус распределителя. В нем должно физически размещаться расчетное сопло. Убедитесь, что он имеет правильные размеры входного и выходного отверстия для вашего трубопровода.
5. Шаг 5. Проверьте доступность цепочки поставок. Проверьте сроки доставки. Прежде чем оформить заказ, обеспечьте обязательства по технической поддержке со стороны производителя.

Мы настоятельно рекомендуем использовать высококачественный латунный распределитель жидкости , чтобы обеспечить оптимальную долговечность. Тщательная предварительная спецификация предотвращает катастрофические сбои на местах в дальнейшем. Он защищает компрессор и гарантирует, что конечный пользователь получит приобретенную охлаждающую мощность.

Заключение

Выбор подходящего распределительного оборудования — это задача точного машиностроения. Это требует строгого соответствия между производительностью системы, перепадом давления и физической геометрией. Никогда не рассматривайте этот компонент как дополнительный аксессуар. Он служит основным регулятором всей эффективности вашего испарителя. Правильный выбор гарантирует, что ваши охлаждающие змеевики будут работать точно так, как задумано.

Отдавайте предпочтение производителям, предоставляющим прозрачные таблицы размеров. Ищите компании, предлагающие варианты сменных насадок. Требуйте поддающихся проверке значений давления, подходящих для современных хладагентов под высоким давлением. Наконец, тщательно проверьте протоколы установки на месте. Всегда следите за тем, чтобы ваш теоретический проект плавно трансформировался в реальную производительность в полевых условиях.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать распределитель с большим количеством розеток, чем количество цепей в моей катушке?

О: Нет. Закупорка неиспользуемых розеток немедленно нарушает динамику внутреннего потока. Это нарушение приводит к крайне неравномерному распределению жидкости по остальным портам. Всегда указывайте дистрибьютора с точным количеством необходимых розеток, соответствующих геометрии вашей катушки.

Вопрос: В чем разница между дистрибьютором кондиционеров и дистрибьютором холодильного оборудования?

Ответ: Фундаментальная физика жидкостей остается прежней. Однако коммерческие холодильные установки работают с другими хладагентами и с гораздо более широким диапазоном температур. Стандартный дистрибьютор кондиционеров ориентирован на обычное комфортное охлаждение. Для моделей холодильного оборудования требуются насадки определенного размера, адаптированные для работы в условиях сверхнизких температур.

Вопрос: Нужна ли мне насадка, если я использую термостатический расширительный клапан (TXV)?

А: Да. TXV контролирует только перегрев. Распределительное сопло строго необходимо для создания необходимой высокой скорости. Эта скорость смешивает газ и жидкость мгновенного испарения, обеспечивая равное распределение в нескольких контурах испарителя.

Вопрос: Как спаять латунный распределитель, не повредив внутренние компоненты?

О: Перед подключением горелки снимите все сменные внутренние насадки или стопорные кольца. Оберните мокрую тряпку вокруг основного корпуса, чтобы она служила теплоотводом. Во время пайки всегда продувайте линии сухим азотом, чтобы предотвратить внутреннее окисление.
